Ön ve Son işlemci
OMNI3D, Hesaplamalı Akışkanlar Dinamiği (HAD) benzetim sonuçlarının efektif bir biçimde 3-Boyutlu olarak görselleştirilmesi için kullanılan bir ön-son işlemci yazılımıdır.
HAD veri girdisi olarak; VSAERO veri çıktı dosyaları ve birçok ticari HAD yazılımlarına ait veri çıktı dosyası formatlarını destekler ve ASCII (binary) dosyalarını okur. Ayrıca değişik marka UNIX iş istasyonlarından formatsız (binary) dosyaları okur.
2-Boyutlu Görüntüleme olarak; rastgele alınmış 2-Boyutlu kesitlere ait çözüm parametrelerini görüntüler. Çözüm-zaman parametrelerini grafiklendirir. Akış eğrileri ve sınır tabaka parametrelerini 2-Boyutlu olarak görüntüler. Referans çerçeveye göre göreceli 2-Boyutlu kesitleri hesaplar. Belirli eksenlerdeki yükleri hesaplar.
3-Boyutlu Görüntülemede, yüksek kalitede gölgelendirme veya tel kafes görüntüleme metotları kullanarak gövde ve iz geometrilerini görüntüler. Hesaplamalı akışkanlar dinamiği sonuçlarını ve ölçülen deneysel verileri birlikte görüntülemek için ileri seviye renklendirme özelliği sunar. İzleri, tel kafes, şerit, kesit alanları ve saydam yüzeyler olarak görüntüler. İz çizgilerindeki etkiyi göstermek için renk seçenekleri kullanır. Yüzey basıncı, akış hızı, Mach sayısı veya diğer özellikleri renk konturları olarak sağlar. 3-Boyutlu, etkileşimli veri işleme işlemleri için gerçek zamanlı bilgi akışı ve yüzey geometri ve değişik referans çerçevelerini değiştirerek zamana bağlı, gerçek animasyon yeteneği sunar. Gövde (dahil/hariç) akış çizgilerini, akış ve sınır tabaka özelliklerini göstermek için renk kullanarak görüntüler. Geometri ve çözüm verileri için fare kullanarak etkileşim sağlanabilir. VSAERO veri çıktı dosyaları ve birçok ticari HAD yazılımlarına ait veri çıktı dosyası formatlarını destekler. Hem ASCII hem de formatsız (binary) dosyalarını okur.

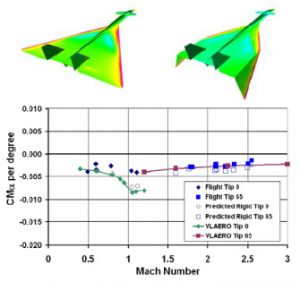

Deneysel Verilerle Kıyaslamada, değişik bir veri girdisi dosyasından deneysel verileri kabul eder. Geometriye ait özel belirlemiş noktalarda deneysel verilerin seçilmesine imkan tanır. 2-Boyutlu kesitlerde deneysel verilerin görüntülenebilmesini sağlar. Deneysel verilerle, HAD verilerinin kıyaslanabilmesi için özel araçlar sunar.
